Такой диагноз, как стартер «берёт на себя» — является одной из разновидностей поломки данного узла. Она достаточно просто диагностируется, выделяется среди других проблем с похожими симптомами и, в принципе, несложно устраняется. Чтобы починить такой стартер, нужно, во-первых, понять, что означает этот вид неисправности. Во-вторых, знать, какие бывают симптомы. В-третьих, и что немаловажно, как определить, что виноват именно стартер, а не что-либо другое. Что касается ремонта, то с технической точки зрения он не сложный — если у вас получилось разобрать узел, то найти проблему и устранить её точно удастся.
Начать стоит с того, что именно стартер «берёт на себя», и почему эту проблему называют именно так. Для этого надо хотя бы в общих чертах разобраться, как и за счёт чего работает этот узел. Стартер автомобиля представляет собой электродвигатель. Надо сказать, весьма мощный — порядка 1…3 кВт в зависимости от типа и литража двигателя, который ему надо прокручивать во время запуска.
Указанные киловатты — это мощность нашего электромотора. Возникает она за счёт тока, который течёт к стартеру с АКБ благодаря напряжению на её клеммах. Формула мощности очень простая — сила тока, умноженная на напряжение. Если на машине установлен стартер мощностью 2 кВт (2000 Вт), а номинальное напряжение АКБ составляет 12 В, то несложно посчитать ток, который течёт в цепи во время запуска мотора. Для этого надо мощность разделить на напряжение. Соответственно, ток прокрутки исправного 2-киловаттного стартера составляет 2000 / 12 = 166 А.
Правильно подобранная, исправная и полностью заряженная аккумуляторная батарея способна отдавать ток порядка 400…600 А. Именно по этой причине возможна неисправность, которую называют — стартер «берёт на себя». То есть, он берёт номинальный для своей мощности ток (100…200 А), плюс ток, который для выполнения полезной работы не используется (в итоге может быть от 200 А до максимума АКБ).
На что же стартер тратит лишние токи? В основном на две вещи — бесполезный и даже вредный нагрев, а также на преодоление механического сопротивления, которого в исправном двигателе быть не должно.
Существует, как минимум, пять признаков того, что стартер берёт на себя лишний ток. Рассмотрим их вкратце.

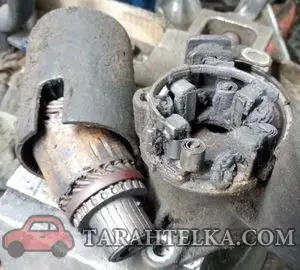

Это самый очевидный и понятный признак, который проявляется у всех по-разному. В одних случаях стартер крутит туго, еле-еле. В других работает рывками. Если проблема совсем тяжёлая, то стартер может «вжикнуть» разок-другой, и встать колом. Несмотря на то, что этот признак может указывать на «берущий на себя» стартер, последний далеко не всегда оказывается виноватым. Эти случаи кратко рассмотрены в самом конце материала, и понадобятся вам тогда, когда ничего из описанного далее не помогает устранить проблему.
Второй наглядный признак чрезмерного потребления тока стартером является жуткая просадка бортового напряжения во время прокрутки двигателя. При условии, что аккумуляторная батарея исправная и хорошо заряженная, при запуске мотора напряжение не должно проседать ниже, чем 11,2…11,8 В.
Проверить реальную просадку напряжения можно при помощи мультиметра. Для этого включите прибор в режим измерения постоянного напряжения в пределах 20 В, и подсоедините его щупы непосредственно к выводам АКБ. Затем попросите помощника прокрутить стартер ключом зажигания в салоне, а сами смотрите, до каких значений снизится вольтаж в этот момент. Если изначально мультиметр показывает больше 12,3 В, значит аккумулятор можно считать заряженным. Просадка напряжения при работе стартером ниже 11,2…11,8 В будет говорить о том, что стартер «берёт на себя».
К сожалению, измерить пусковой ток стартера при помощи мультиметра невозможно. Приборы этого типа способны (и то кратковременно) измерять токи, максимум, до 10 А. Напомним, что во время старта потребление может быть свыше 100 А, которые так быстро сожгут мультиметр, что стартер не успеет даже начать работать.
Чтобы безопасно и наглядно измерить пусковой ток стартера, используется прибор, который называется токовыми клещами. Однако и здесь надо учитывать предел измерений. Когда стартер «берёт на себя», токи могут быть 400…500 и больше ампер, тогда как недорогие (сравнительно) токовые клещи способны измерять до 200…300 А.
В большинстве случаев определить данную поломку можно и при помощи измерения просадки напряжения. Однако, только токовые клещи точно покажут, что на стартер действительно идёт большой ток, и крутит вяло он не из-за дохлой АКБ.
Практически всегда, когда стартер «берёт на себя», он даже за столь короткое время работы (5…7 секунд) успевает заметно разогреться. Понять это можно, если сразу после попытки запуска двигателя аккуратно дотронуться до корпуса стартера. Если же он холодный, то есть вероятность, что в проблеме виновата дохлая АКБ или механические проблемы с двигателем или самим стартером.

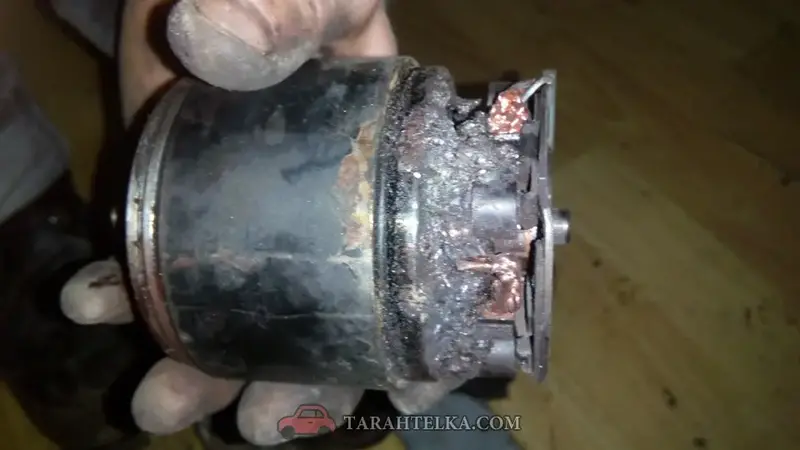

Если при запуске двигателя имеет место потребление стартером больших токов и нагрев, то с большой долей вероятности будет слышен и соответствующий запах. Подгорать могут силовые провода, контактные пятачки, а также обмотки внутри стартера. Здесь всё зависит от причины, из-за которой стартер «берёт на себя». Поэтому к ним и перейдём.
Поломки, которые приводят к чрезмерному потреблению стартером тока, условно можно разделить на две группы. В первую группу входят чисто механические неисправности, из-за которых создаётся непомерное для электродвигателя сопротивление. То есть, ему буквально тяжело крутить. В результате фактическая мощность стартера подскакивает, а значит увеличиваются и токи, отдаваемые АКБ. Ко второй группе относятся электрические поломки, которых, в целом, два вида — плохой контакт или замыкание.
Возможных механических поломок заметно меньше, чем электрических, потому начнём с них.

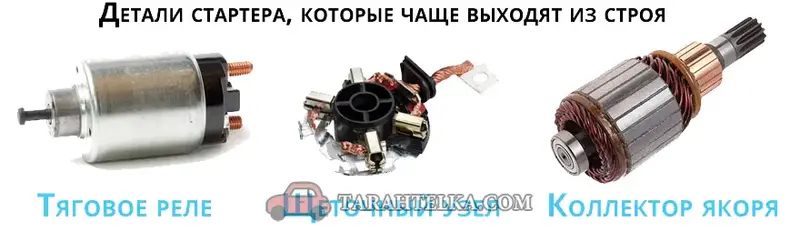

В стартере есть несколько подвижных деталей. Во-первых, это якорь или ротор, который вращается на двух-трёх бронзовых втулках. Во-вторых, бендикс или обгонная муфта, которая перемещается на валу стартера, и отвечает за своевременное отсоединение стартера от маховика при успешном запуске.
Несмотря на то, что стартер является мало работающим двигателем, втулки, на которых вращается якорь, достаточно часто изнашиваются. Причиной тому может быть отсутствие смазки, наличие пыли, грязи, влаги. Когда втулки изнашиваются, ротор начинает болтаться, то есть, отклоняться от своей нормальной оси. В результате может возникать две проблемы. Первая — ротор задевает неподвижные элементы — магниты, обмотки статора, корпус — из-за чего подклинивает. Вторая распространённая проблема, это когда болтающийся якорь сбивает приклеенные к корпусу стартера постоянные магниты.
Если подклинивает бендикс, то стартер тоже может «брать на себя». В некоторых моделях есть также шестерёнчатый или планетарный редуктор, повышающий крутящий момент стартера. В него тоже иногда попадает грязь, влага, шестерёнки ржавеют, подклинивают.
Ремонтируются все механические поломки однотипно. Надо снять стартер с автомобиля, разобрать его, что называется, до винтика, затем почистить, смазать или заменить изношенные детали. Чаще всего менять приходится втулки и бендикс. В большинстве случаев это всё стоит недорого, меняется сравнительно легко, и надолго устраняет рассматриваемую проблему.
Чаще всего из-за плохого контакта в цепи питания стартера проявляются только некоторые признаки. Например, дикие просадки напряжения бортовой сети во время запуска двигателя. При этом, если измерить ток прокрутки токовыми клещами, то он оказывается не то, что больше нормы, а даже меньше необходимого. Происходит это потому, что на участках с плохим контактом возникает огромное сопротивление, через которое нормальный ток течь просто не может.
Искать плохие контакты несложно. Начинать надо всегда с клемм и выводов АКБ. Если на них есть коррозия, окислы или сульфаты, то, скорее всего, причина именно в этом. Грязные клеммы надо снять, бережно очистить от всего лишнего, установить на место, и защитить специальными средствами для профилактики. После ревизии клемм АКБ остаётся только проверить силовую проводку стартера и «массу». Для этого надо отсоединить толстые провода на задней стороне втягивающего реле (находится прямо на стартере), очистить их контактные площадки от окислов и прочей грязи. Аналогичные действия выполняются с «массой», которая крепится непосредственно к двигателю.

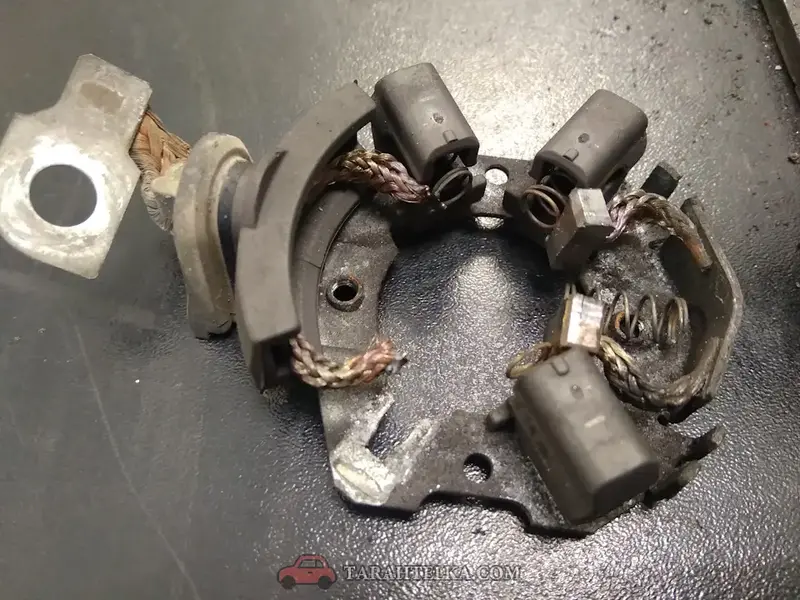

В автомобильных стартерах для передачи пускового тока на обмотки ротора используются графитовые щётки. Обычно их, как минимум, четыре штуки. На некоторых моделях до них очень легко добраться, для чего даже стартер разбирать не приходится. Бывают и такие, которые «спрятаны» внутри так, что без полной разборки не обойтись. После демонтажа щётки надо внимательно осмотреть. Они не должны быть изношены до торчащей проволоки, а также на них не должно быть трещин и сколов. Если дефекты есть, щётки меняются на новые.
Как правило, если в стартере есть повреждённые или изношенные в ноль щётки, то при его работе можно унюхать характерный запах горелого. При таких поломках гарантированно присутствует и обильное искрение, но увидеть его на большинстве моделей невозможно.
Коллектором называется часть якоря стартера, по которому «ездят» щётки. Он состоит из отдельных ламелей, через которые пусковой ток поступает на обмотки. С коллектором бывает две проблемы. Во-первых, между ламелями со временем набивается много графитной пыли со щёток, чего быть не должно. Во-вторых, сами ламели делаются из мягкого металла, а потому подвержены износу. Грязный коллектор нужно аккуратно почистить (не наждачной бумагой), а если есть протёртые до дыр или оторванные ламели, то меняется весь якорь.

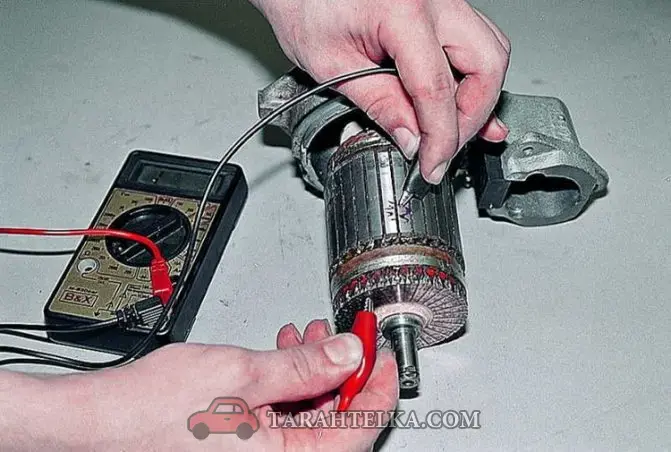

В зависимости от конструкции стартера в нём могут быть обмотки двух типов — роторные и статорные. Чаще всего обмотки есть только на роторе, тогда как роль статора выполняются постоянные магниты, приклеенные к корпусу. Чтобы проверить обмотки на предмет межвиткового замыкания или обрыва, потребуется только мультиметр. Его надо включить в режим измерения сопротивления, и «пройтись» щупами по соседним ламелям коллектора. Если в какой-то из обмоток есть межвитковое замыкание, её сопротивление будет гораздо меньшим, чем у остальных. Обмотка в обрыве, соответственно, не «звонится» вообще, то есть, прибор покажет бесконечно большое сопротивление.
Ремонт такой неисправности можно выполнить тремя способами — отдать ротор специалисту на перемотку и балансировку, заменить его на новый, или же покупать новый стартер в сборе.
Итоги
Если стартер начал «брать на себя», первым делом необходимо убедиться, что виноват именно стартер. Крутить с трудом он может как из-за разряженной или изношенной АКБ, так и из-за неадекватного сопротивления двигателя. Определить, что стартер действительно потребляет слишком много тока, можно только с помощью токовых клещей. Если их нет, то сначала надо убедиться в том, что исправен и нормально заряжен аккумулятор. Причины, из-за которых стартер «берёт на себя», бывают механические и электрические. Первые диагностируются визуально, и устраняются заменой, чисткой и смазкой подвижных деталей. Электрические проблемы — плохие контакты или замыкания — находятся визуально и при помощи прозвонки цепей мультиметром.
