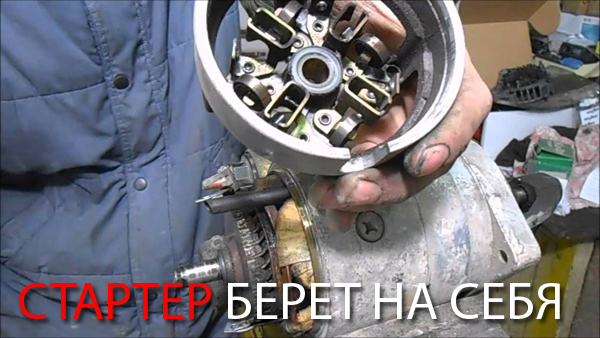

Когда говорят, что «стартер берет на себя», то чаще всего этим диагнозом объясняют утрудненный запуск двигателя на холодную. Но что на самом деле означает эта фраза? Как стартер берет на себя? Что именно он берет, и почему это плохо? В этой статье вы найдете простое и понятное описание данной проблемы, а также возможные причины и алгоритм проверки системы старта автомобиля собственными силами без помощи автоэлектрика.
Чтобы полноценно ответить на этот вопрос, никак не обойтись без понимания того, как работает автомобильный стартер. Особенно важно ориентироваться в характеристиках этого электроприбора и не путать их между собой. Ведь добрая половина автолюбителей, наблюдая за просадкой напряжения на вольтметре думает, что стартер берет на себя вольты. Другие говорят правильно – о токе. Но что это за ток, и куда девает его стартер, «взяв на себя» - четко себе представляют не все.
Стартер легкового автомобиля – это электродвигатель постоянного тока, который прокручивает коленвал двигателя внутреннего сгорания во время запуска. Это означает, что он выполняет работу. А для выполнения любой работы требуется энергия. В свою очередь энергия, которую стартер преобразует в механическую работу, характеризуется тремя основными величинами – напряжением, силой тока и мощностью. С них и начнем.
Мощность стартера – это величина, от которой напрямую зависит, насколько бодро он может проворачивать коленчатый вал двигателя во время запуска. Чем она больше, тем машина заводится быстрее и легче. Если мощности недостаточно – стартер крутит вяло, рывками, либо вообще останавливается, так и не запустив мотор.
В свою очередь, мощность стартера прямо пропорционально зависит от напряжения (вольты) в цепи, в которой он работает, и от силы тока (амперы), который им потребляется. Чем больше напряжение и ток, тем большая мощность. И это правило справедливо как для исправного стартера, так и для того, который «берет на себя».
Теперь самое интересное. Когда стартер исправен, то описанную выше мощность он с высоким КПД преобразует в полезную работу. То есть, бодро крутит двигатель, и успешно его запускает. При таких условиях напряжение в цепи колеблется в районе 12-11,5 В, а сила тока, потребляемая стартером, варьируется в диапазоне 100-200 А.
Когда ставится диагноз «стартер берет на себя», то ситуация немного меняется. Стартер потребляет больше тока – от 300 А. Напряжение просаживается еще на вольт-полтора. А поскольку сила тока возрастает заметно, повышается мощность стартера. Однако в данном случае эта мощность уходит не на полезную работу, а на нагревание. В результате стартер перегревается, «тужит», не крутит, делает это вяло, либо вообще останавливается.
Подводим итоги. Когда говорят, что «стартер берет на себя», то понимают, что он потребляет больше тока, чем ему необходимо для выполнения полезной работы. Попутно из-за этого повышается нагрузка на АКБ, из-за чего она «не держит» напряжение, быстрее разряжается, а также, к слову, сокращается ее ресурс.
Теперь, когда есть ясное понимание, что означает диагноз «стартер берет на себя», рассмотрим основные симптомы, указывающие на эту проблему. Перечислим их списком, после чего пройдемся по каждому пункту для пущей ясности:
Самый первый симптом берущего на себя стартера – это неудачный или утрудненный старт двигателя. Его природа уже нам понятна. Стартер потребляет электроэнергию, но в полезную работу ее не превращает. Как правило, этот симптом наблюдается и на холодном, и на прогретом двигателе.
Просадку напряжения во время работы берущего на себя стартера можно визуально определить без приборов. Это хорошо видно по контрольным лампочкам на панели. Следует, однако, отметить, что при установленных в панели приборов светодиодных лампах подобный эффект может не наблюдаться. Более точно и наглядно просадка напряжения определяется при помощи вольтметра. Он может быть установлен в автомобиле, либо подключается отдельно к клеммам АКБ.
Нормальной просадкой во время стартера считается падение напряжения до 11,5 В. Если прибор во время запуска мотора показывает меньше – возможно, стартер берет на себя много тока. Почему «возможно» – рассказано ниже.
Повышенный пусковой ток без специального прибора определить нельзя. Называется он токовыми клещами, и позволяет зафиксировать силу тока, гораздо большую, чем может стандартный мультиметр. Нормальный пусковой ток на разных автомобилях отличается. Поэтому, чтобы сделать выводы по данному критерию, необходимо знать, сколько потребляет исправный стартер на такой же машине с аналогичным двигателем. Например, для запуска бензинового мотора объемом до двух литров стартеру достаточно 100-120 А.
Перегрев берущего на себя стартера и характерные запахи горелого можно определить после нескольких неудачных запусков двигателя. Исправно работающий стартер не должен успевать нагреваться за несколько секунд, в течение которых он работает. Вонять, при этом, он тоже не должен.
Теперь рассмотрим причины, по которым стартер может брать на себя много тока. Как и с симптомами перечислим их списком, а потом пройдемся по каждому пункту отдельно:
Наверное, начать стоит с последнего пункта, так как он особый, и к поломкам стартера не относится. Дело в том, что стартер может брать на себя много тока, просаживать напряжение, «туго» вращаться или вовсе не работать даже в полностью исправном состоянии. Поэтому перед тем, как начать его диагностику, стоит исключить другие возможные причины проблемы. Рассмотрим их.
В первую очередь, это касается АКБ. Если она, что называется, подуставшая, разряженная, с закороченными банками и так далее – то стартер крутить бодро и не будет. Убедиться в таком случае, что он исправен, можно путем измерения пускового тока при помощи токовых клещей. Если батарея «слабая», то просадка напряжения будет заметная, а вот повышенного пускового тока вы не обнаружите. Скорее, наоборот, ток будет очень маленьким.
Второй причиной, по которой исправный стартер берет на себя много тока, является двигатель. Он может создавать при запуске такое механическое сопротивление, что у стартера попросту «не хватит сил» нормально его проворачивать. Такое бывает, если в двигателе что-то подклинивает, слишком вязкое моторное масло, что-то «прикипело» и так далее. Определить такие проблемы достаточно сложно. Однако их придется искать, если дальнейшая проверка стартера покажет его полную пригодность.
Теперь что касается самого стартера. Пойдем по списку. Если в электропроводке стартера имеется плохой контакт, то полноценно работать он не будет. Эту проблему следует искать на основных клеммах (на АКБ), а также на клеммах стартера, которые расположены на втягивающем реле. Соединения должны быть чистыми, без окислов, ржавчины и прочей грязи, а также надежно закреплены. Плохой контакт приводит к тому, что повышается электрическое сопротивление на этом участке, и ток «не весь доходит» до стартера. Он превращается в тепло на плохих контактах, что можно увидеть по нагару на клеммах.
Вторая распространенная проблема – втулки. В стартере их две, и выполняют они роль подшипников скольжения. Если они засорились или остались без смазки – вращению будет мешать их сопротивление. Если втулки износились, то может иметь место сильный поперечный люфт, из-за чего вращение так же ухудшается. Хуже всего, когда втулки изнашиваются до такой степени, что ротор стартера касается статора. Это приводит и к заклиниванию, и к порче обмоток, и к замыканию.
Когда изнашиваются щетки, ток проходит на ротор плохо, либо не доходит туда вообще. Если от щетки показался медный проводок, то может наблюдаться весьма заметное искрение. Это происходит из-за того, что сила тока на данном участке сильно увеличивается, так как резко уменьшается электрическое сопротивление (по закону Ома).
Засорение коллектора. Чаще всего между его лепестками со временем скапливается графитная пыль, отделяющаяся от щеток. Поскольку это токопроводящий материал, обмотки ротора либо теряют нормальное сопротивление, либо вообще замыкаются между собой накоротко. В результате ток повышается, но полезная работа не выполняется.
Если есть замыкание в обмотках ротора, то значительно уменьшается их электрическое сопротивление. По все тому же закону Ома при относительно одинаковом напряжении это приводит к резкому повышению пускового тока. Полезная работа, при этом, не выполняется, так как энергия уходит не на вращение, а на перегрев стартера. О замыкании в обмотках можно судить по характерному запаху или искрению на щетках. Его также можно выявить путем измерения сопротивления обмоток при помощи мультиметра, включенного в режим омметра. Этот параметр должен быть примерно одинаковым для всех обмоток, и составлять более 1 МОм.
Осыпание или разрушение магнитов, которые в стартере выполняют роль статора, приводит либо к потере эффективной мощности, либо вообще к заклиниванию. Проблема определяется визуально. Причиной осыпания магнитов могут быть вибрации, либо износ втулок, из-за которых ротор «достал» до статора.
В качестве подведения итогов подчеркнем: если стартер берет на себя много тока, то это не всегда указывает на его неисправность. Причиной может быть АКБ или с трудом проворачивающийся двигатель. Если же это исключено, то «виноват» сам стартер, а именно – ведущие к нему провода, втулки, щетки, обмотки, или магниты.
